IPM PS219c4-as

Buen dia Colegas reparadores de tarjetas electrónicas de aires acondicionados, en esta ocacion les comparto un dato que seguramente les ayudara en sus talleres electronicos.

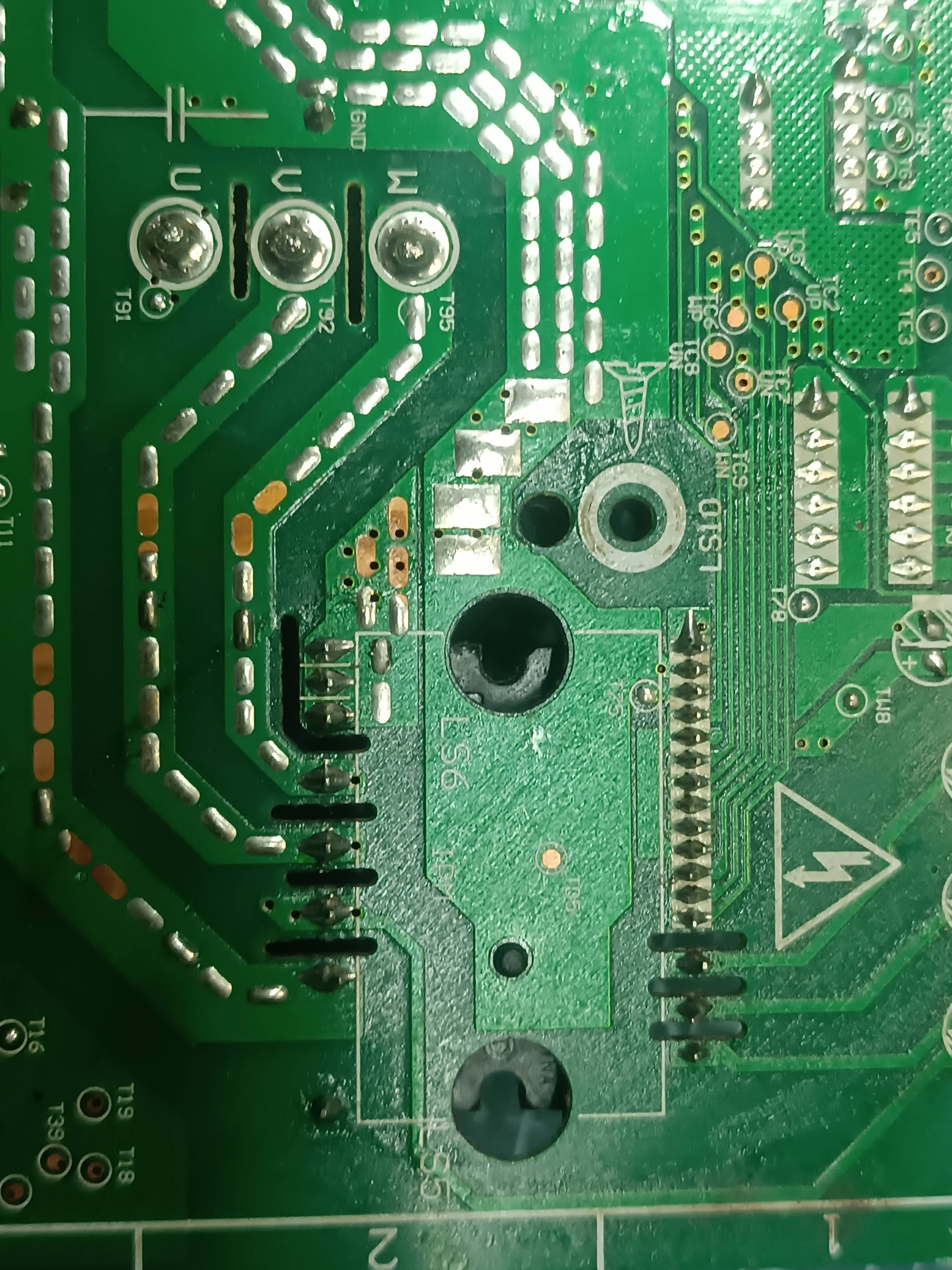

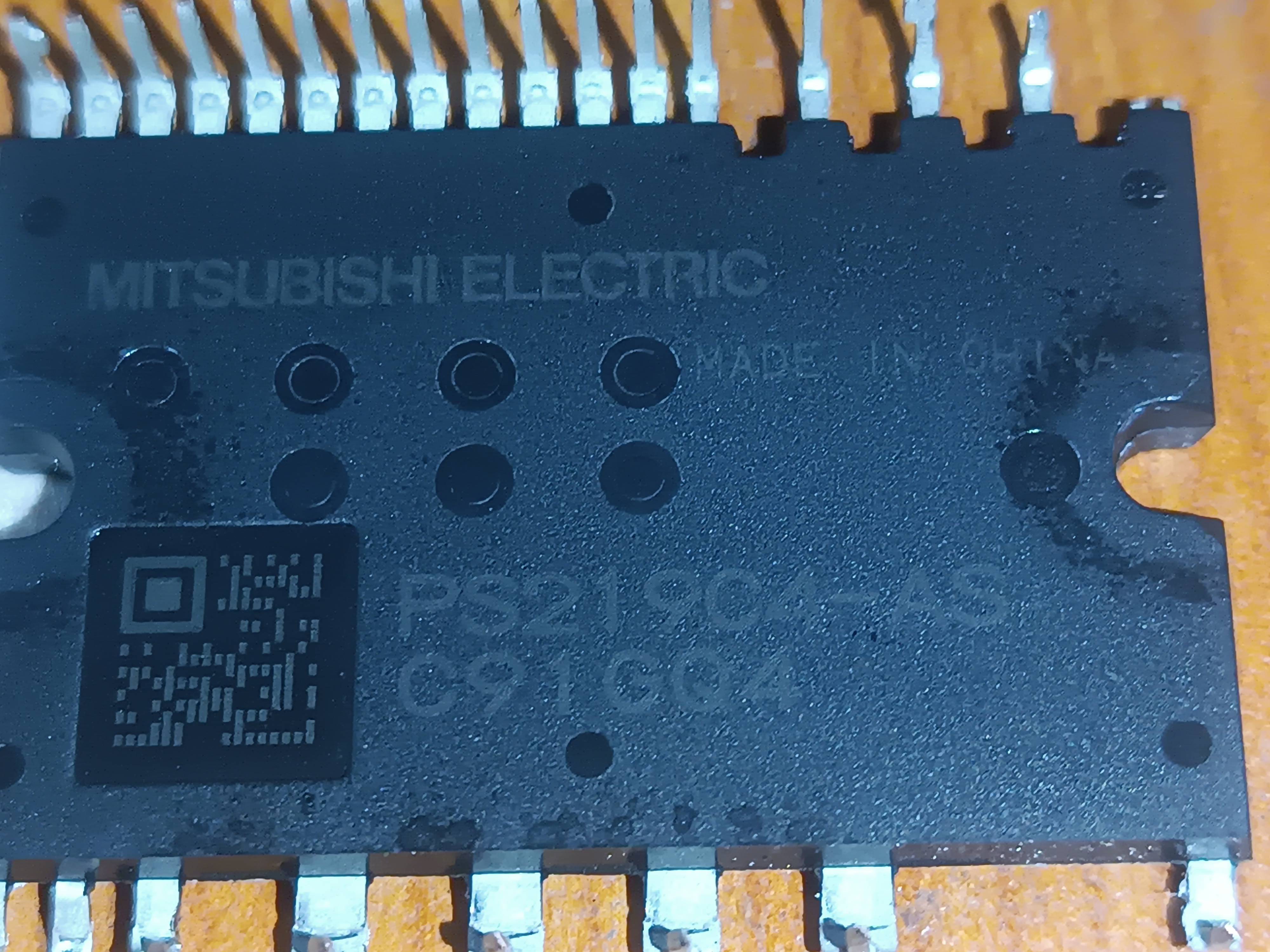

La información que les compartiré a continuación la pude comprobar en mesa de trabajo, como lo es el sustituto del modulo ipm PS219C4-AS ( del cual no encontre mucha informacion en la web) por el PSS20S92F6, se hizo la investigación con el mejor esfuerzo posible para poder recuperar una tarjeta electrónica condensadora para la marca Panasonic.

Hicimos comparaciones de estructura fisica, electrica y electronica, protecciones etc.

Ademas de todo lo anterior el modelo de tarjeta condensadora en la cual venia montado el modulo IPM PS219C4-AS tiene parecido al diseño de la tarjeta condensadora que viene en equipo york (Ambos de 12 mil BTU)

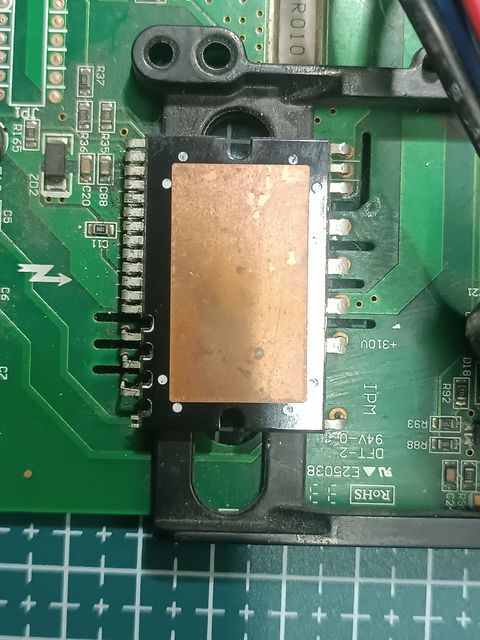

Despues de haber comprobado la compatibilidad decidimos montarlo

1. Características Generales

Característica

                                             PS219C4-AS                                              PSS20S92F6AG

Fabricante                         Mitsubishi   Electric                             Mitsubishi Electric

Tipo                                   IPM 3-Phase Inverter                         IPM 3-Phase Inverter

Corriente nominal                         20 A                                                    20 A

Voltaje VCES                                  600  V                                                600 V

Protecciones                               UV, OC, OT                                            UV, OC,SC

Salida de temperatura                       No                                                  Sí(VOT)

Encapsulado   DIP                         24 pines                                          DIP 24 pines

Tamaño físico                                                     IdénticoIdéntico

2. Función de Cada Pin

Pin Nº                           PS219C4-AS Función             PSS20S92F6-AG Función

1                                  UP (control fase U)                         UP (control fase U)

2                                  VP (control fase V)                         VP (control fase V)

3                                  WP (control fase W)                        WP (control fase W)

4                                  VCC (+15V control)                        VCC (+15V control)

5                                  VNC (GND control)                         VNC (GND control)

6                                  FO (fallo)                                           FO (fallo)

7                                  U (salida U)                                       U (salida U)

8                                  V (salida V)                                        V (salida V)

9                                  W (salida W)                                      W (salida W)

10                                 P (DC positivo)                                           P (DC positivo)

11-13                   NU/NV/NW (negativo fases U,V,W)                 Igual

14-24                         Sin uso / NC o GND                 VOT (pin extra opcional de temp)

y resto igual

Confirmado visualmente en mesa.

3. Capacidades Eléctricas

Parámetro                                   PS219C4-AS                              PSS20S92F6-AG

VCES                                          máximo 600 V                                600 V

IC continuo                                  20 A                                                20 A

Voltaje control (VCC)                 15 V                                                15 V

Resistencia térmica jun-amb         2.0 °C/W                                       2.0 °C/W

4. Protecciones Integradas

Protección                               PS219C4-AS                           PSS20S92F6-AG

Sub-voltaje (UV)                           Sí                                                  Sí

Sobre-corriente (OC)                     Sí                                                  Sí

Sobre-temperatura (OT)                 Sí                                                  No

Cortocircuito (SC)                         No                                                  Sí

Salida temperatura                         No                                                Sí (VOT)

5. Compatibilidad Física y de Pinout

• Encapsulado: Ambos módulos tienen idéntico encapsulado DIP de 24 pines.

• Dimensiones: Coinciden en ancho, largo y distribución de pines.

• Compatibilidad de pines: Totalmente coincidente en pines de control, alimentación y salida.

• Nota: El pin adicional VOT del PSS20S92F6-AG queda sin conectar si la tarjeta original no lo usa.

6. Recomendaciones Técnicas

• Antes de instalar: Verificar pines de control y potencia coincidentes.

• Prueba inicial: Usar bombillo serie o variac con limitador para detectar disparos de protección.

• Si se reemplaza PS219C4-AS por PSS20S92F6-AG: Dejar VOT sin conectar o con resistencia pull-down a GND.

• Ambos módulos soportan misma corriente, voltaje y aplicación inverter trifásica para compresores de aire acondicionado.

Conclusión

Ambos módulos son físicamente y eléctricamente compatibles para aplicaciones inverter en compresores de aire acondicionado, con la ventaja adicional del PSS20S92F6-AG de incluir una salida de temperatura. El reemplazo directo es posible sin modificar la placa, siempre y cuando se respete la conexión de pines.
