Error H6 en aire acondicionado Lennox inverter.

Buen dia Compañeros técnicos.

Este día queremos hacer un estudio del error H6 del aire acondicionado inverter marca Lennox.

Por fuentes de fabricante sabemos que el error H6 en su descripción dice:

"No feedback of indoor fan motor"

(No hay retroalimentación del motor ventilador de la unidad interior).

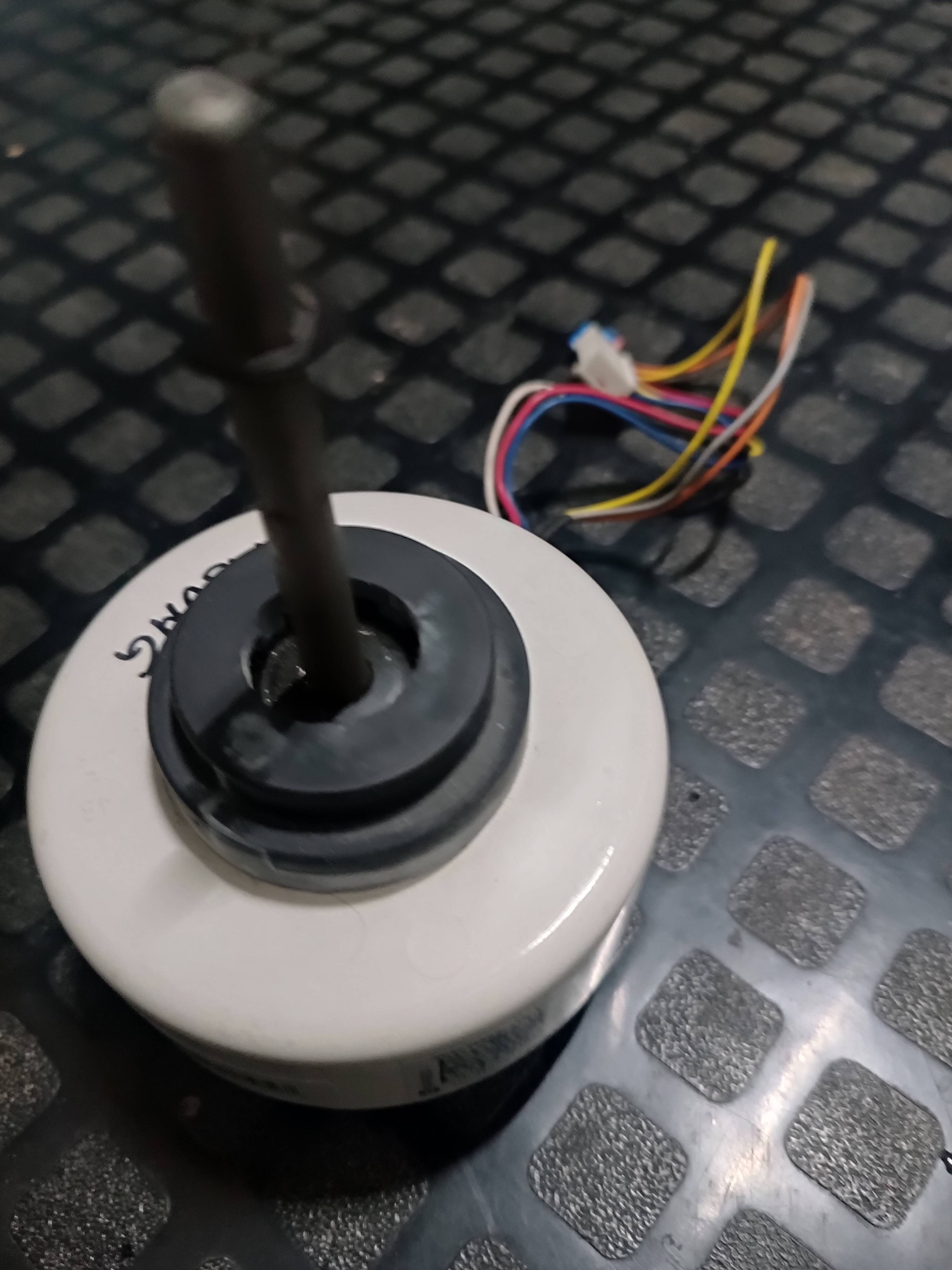

El error H6 nos hace referencia o nos apunta al motor forzador del evaporador o unidad interior del aire acondicionado.

Este tipo de motores cuentan con dos conectores, uno para la parte de potencia, que es donde encontramos el capacitor y otro conector mas pequeño de 3 cables que corresponden a la alimentación y salida de la señal del sensor hall (+   -   out).

Cabe mencionar que en distintas marcas hay pequeñas variaciones en cuanto a las características eléctricas, pero con este diseño de motor podremos encontrar el sensor hall alimentados con 12 vdc y 5 vdc, hay que tomar en cuenta este dato para cuando necesitamos adaptar otro motor de evaporador.

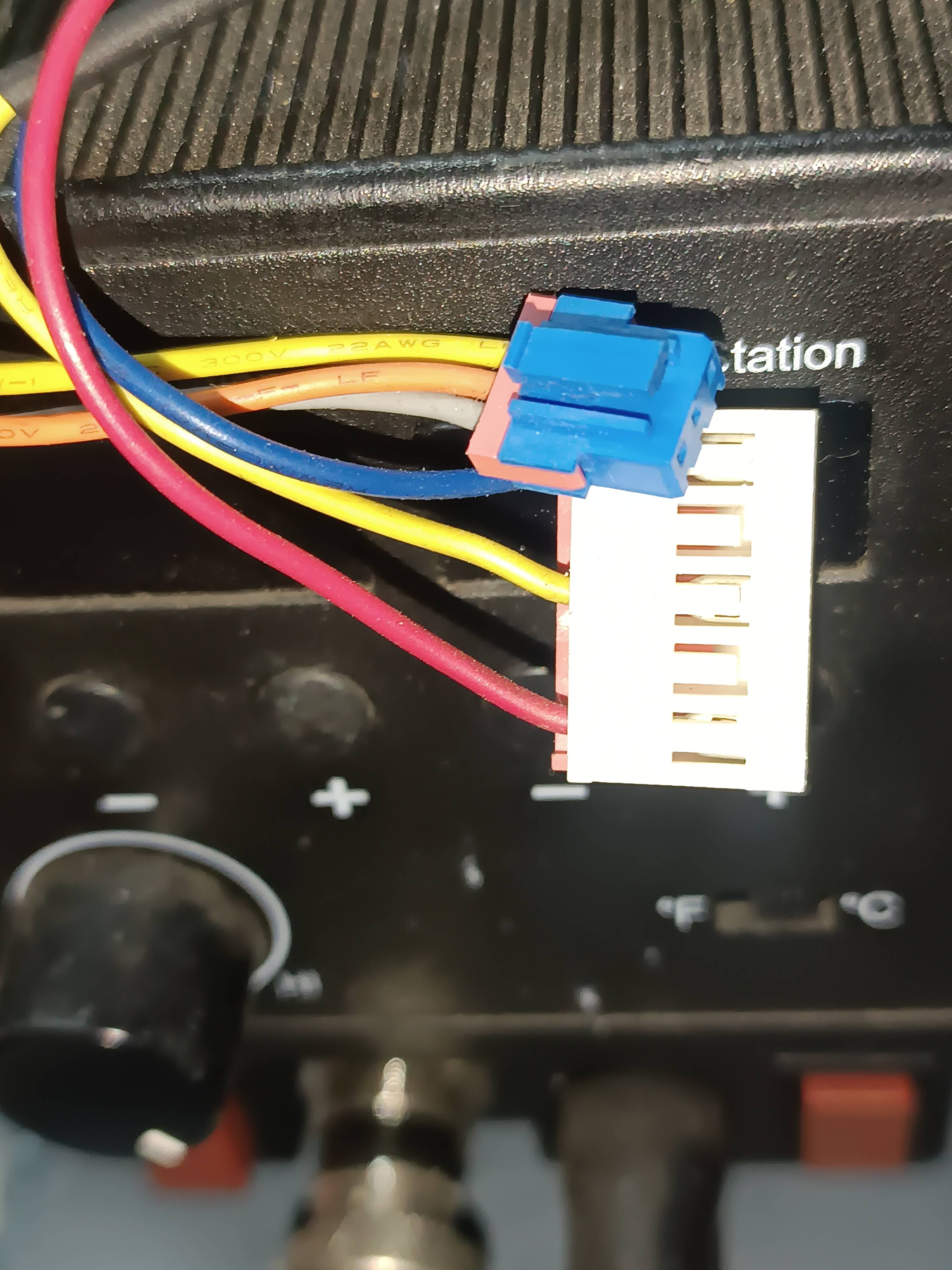

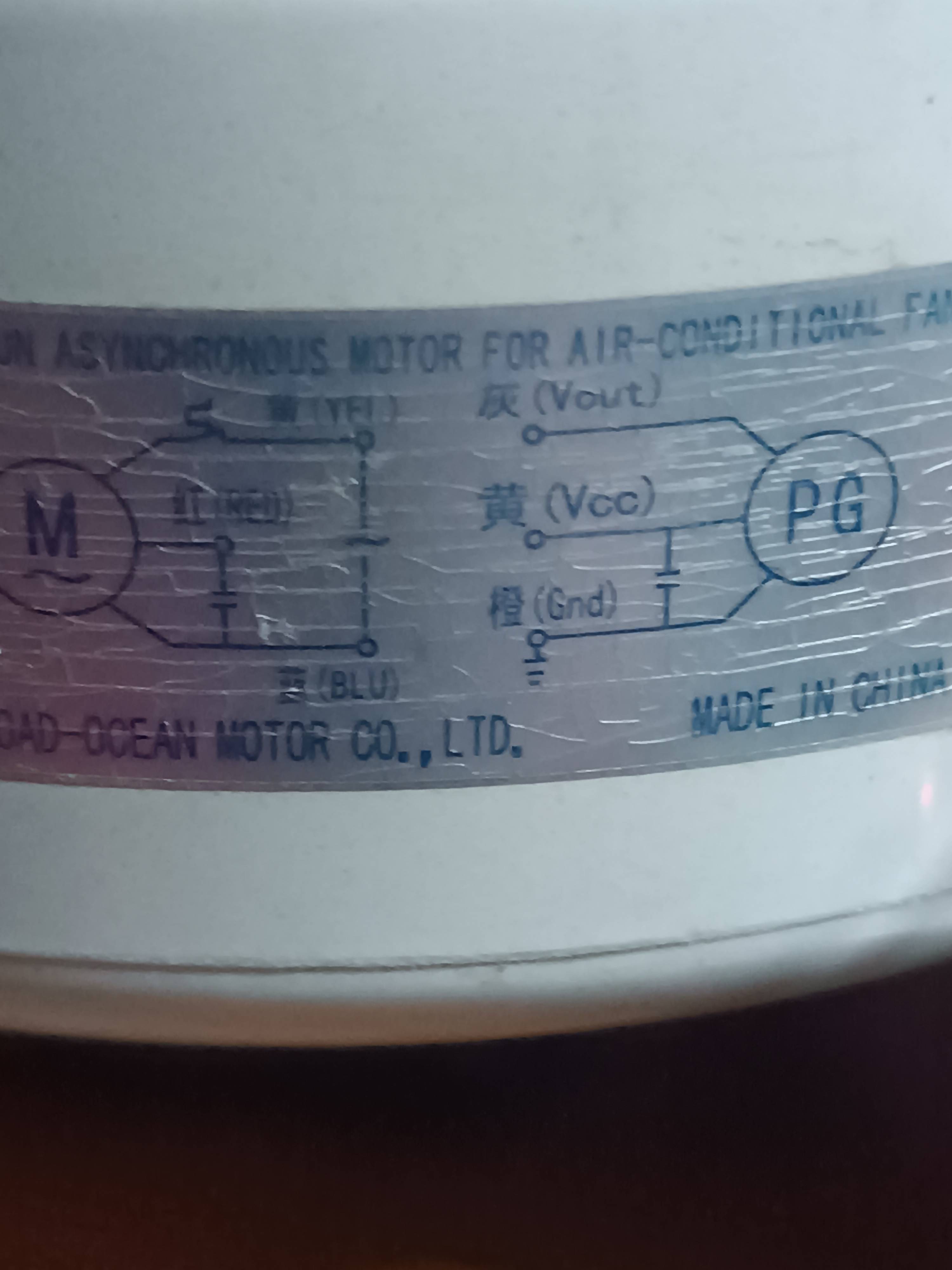

En la imagen de arriba podemos distinguir los dos conectores, el de potencia y el de control (PG) contiene vcc ground y Vout.

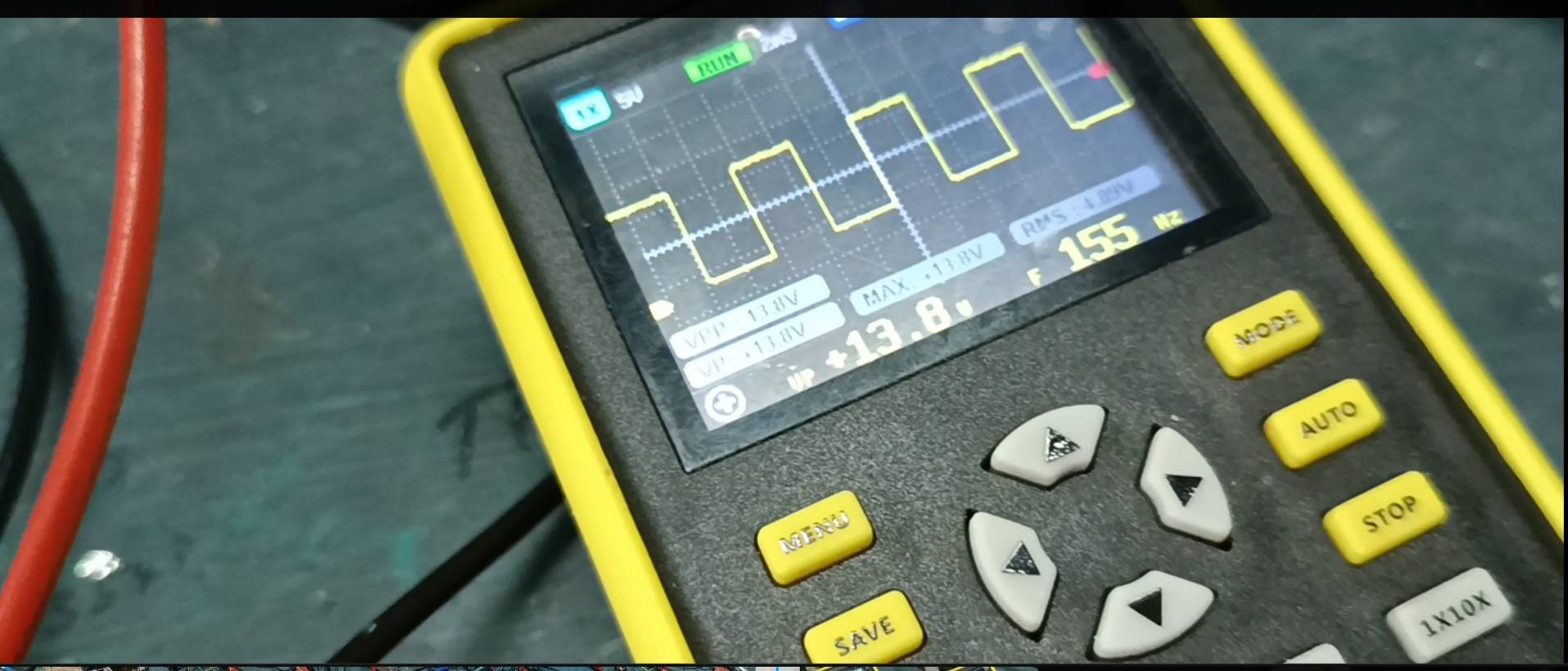

En Vout con nuestro osciloscopio podemos hacer lectura de una señal cuadrada cuando el motor esta girando y que este en buen estado, o si tenemos un buen tester lograremos medir una frecuencia.

La lectura de esta señal ya sea con osciloscopio o tester ( multimetro con frecuencimetro) siempre la haremos con respecto a tierra y el cable identificado como Vout.

La falla de este sensor o la interrupción de la señal antes de llegar hasta el microcontrolador nos generara el error H6.

Siempre el principal sospechoso de esta falla será, desde el conector del motor y el motor en si ( sensor hall interno del motor).

En última instancia y luego de haber agotado todas las pruebas en el motor entonces podemos dudar de la tarjeta electrónica.

Un síntoma muy peculiar de esta falla es que el motor del evaporador se logra escuchar que acelera y desacelera constantemente, se interpreta como si el microcontrolador en su intento por hacer funcionar el ventilador aumenta y disminuye la velocidad del mismo, asumiendo que este podría estar atascado, debido a que no esta recibiendo la señal cuadrada o feedback ( retroalimentación) del motor ventilador.
