Error F1 en aire acondicionado Lennox

Error F1 en aire acondicionado lennox refiere al sensor de temperatura ambiente de la unidad interior.

"Indoor ambiente sensor open or short circuit" ( Sensor de ambiente del interior esta abierto o en corto circuito)

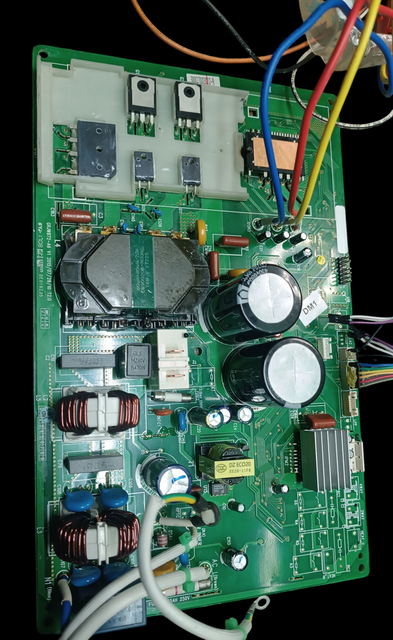

En lennox así como en muchas otras marcas (todas) podemos encontrar diferentes modelos fabricados por la misma marca y entre ellos podrán cambiar el orden y definición de cada error enlistado para cada nuevo modelo,es por esto que agrego en este articulo la imagen de la tarjeta electrónica condensadora a la cual corresponde este error con su respectiva definición.

no muestro la imagen de la tarjeta electrónica evaporadora por que tienden a parecerse mucho entre modelos y otras marcas, la tarjeta electrónica de la condensadora lennox a la cual me refiero tiene una estructura diferente y en base a ella nos podemos guiar de que modelo estamos hablando ( el numero de modelo del equipo no lo tengo).

Esta información de la definición del error f1 se obtuvo de información del fabricante.

Ahora bien como deberíamos medir un sensor?

en primer lugar tendriamos que retirarlo del conector de la tarjeta evaporadora y hacer medicion con nuestro tester en modo o escala de ohmios.

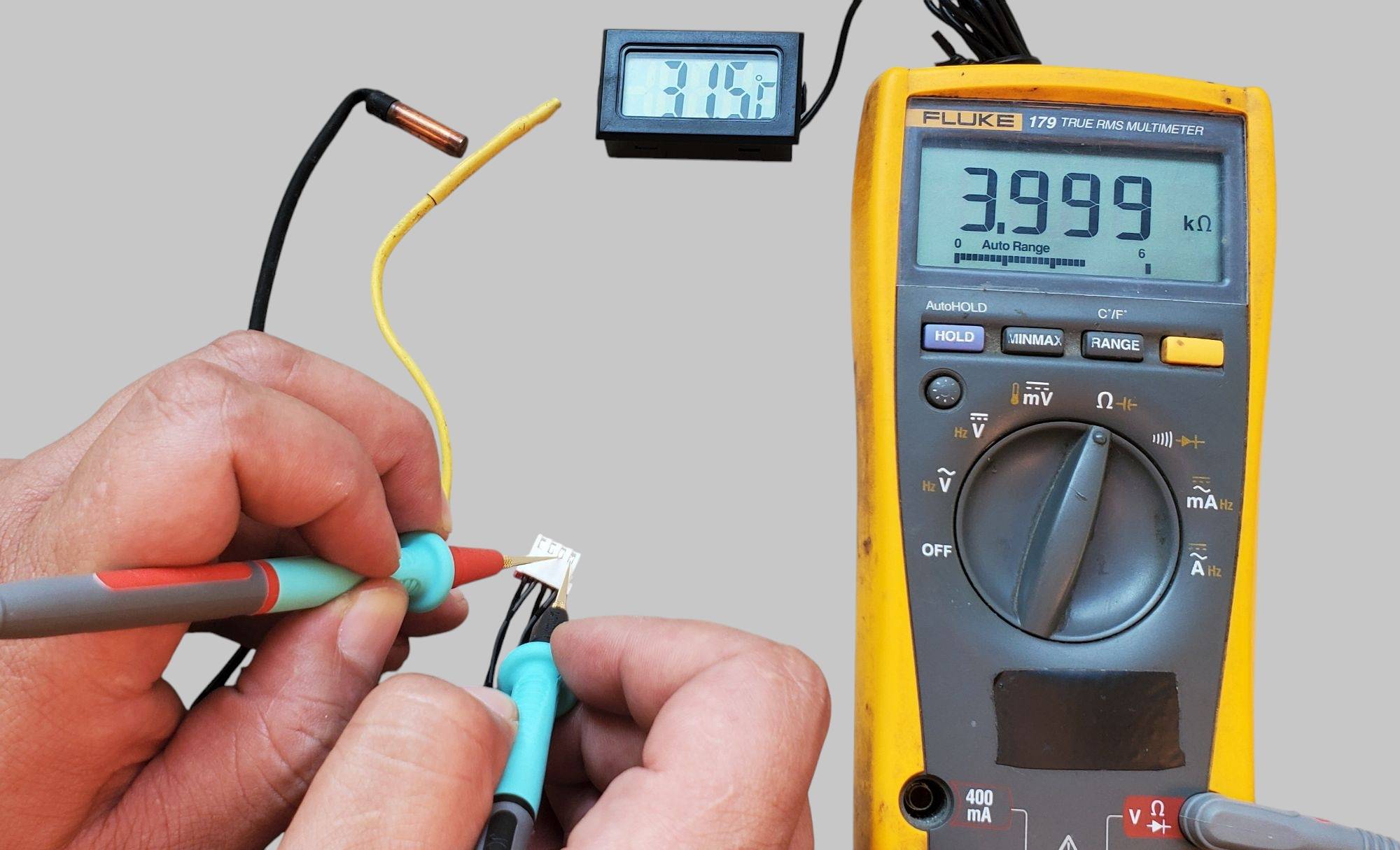

La imagen anterior es representativa de como medir un sensor de temperatura, en este caso son del tipo NTC ( coeficiente negativo) A mayor temperatura menor valor ohmico nos mostrara la lectura.

Al estar abierto el multímetro mostrara OL ( open loop)

y si esta en corto circuito mostrara 0.00 ohms.

Lo mas común es que esten mal conectados,flojos o quebrados de sus pines en el conector debido a la mala manipulación a la hora de retirarlos o volverlos a instalar.

La segunda causa mas común de falla es la descalibración: El fabricante ha diseñado el sensor con un valor que puede ser de 5 kohm ,10 kohm, etc... y este valor en kohms tiene su referencia en temperatura que es 25 °C.

En la tabla anterior podemos observar la comparativa del valor de los sensores de 5kohm y 10 kohm con respecto a las diferentes temperaturas.

Las fallas que nos podría reportar un cliente usuario de aire acondicionado lennox de este modelo con error f1 es:

1-En display al encender el equipo aparece error f1 y no deja modificar temperatura.

2- El aire enciende con normalidad sin mostrar errores pero no hela,( nunca entra a trabajar compresor ni ventilador de la unidad exterior, solo trabaja unidad interior)

Este segundo reporte se debe a que el sensor ambiente esta descalibrado, esta haciendo lectura de temperatura erróneas indicando que el ambiente esta helado y es por esto que el controlador nunca manda a encender compresor.

NOTA: No todos los aires de la marca lennox se rigen por los mismos códigos de error con su respectiva definición, cada modelo y diseño puede tener sus propios códigos de error y puede variar en gran manera con respecto a otro modelo de la misma marca.
